Cilinderkit staal 72cc 6 volt

Complete cilinderkit 72cc voor 6 volt motor (  Honda ST50-70 – SS50 – CD50 – CF50-70   )

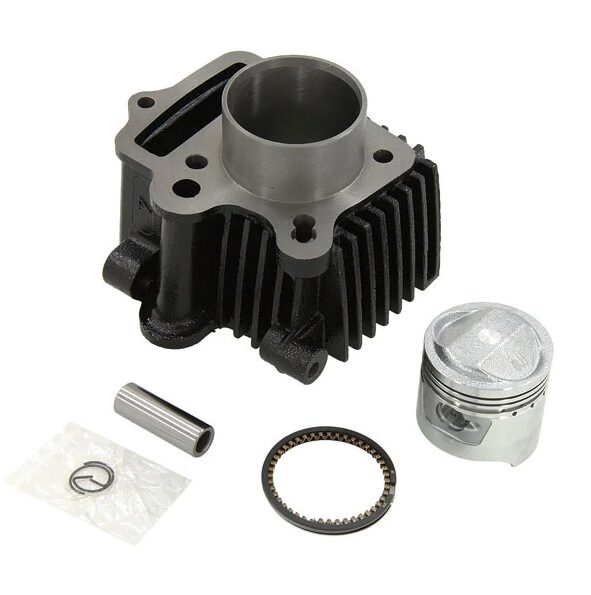

Kit bestaande uit :

• stalen cilinder 72cc met 49cc opschrift
• zuiger met zuigerveren
• zuigerpen
• 2 x circlip

W STANDARD Cilinder & Zuigerset

Productomschrijving

Deze complete set bestaat uit een luchtgekoelde cilinder en zuiger voor motorblokken. De cilinder is gemarkeerd als 49cc, terwijl de overmaatse boring zorgt voor een werkelijke cilinderinhoud van 72cc.

Geschikt voor het aanpassen en upgraden van diverse horizontale kleine motorblokken.

De complete set bestaat uit een cilinder, zuiger, zuigerveren, zuigerpen en circlips en is klaar voor montage.

Specificaties

Afmetingen cilinderbevestiging

• Totale lengte bovenflens: 48,5 mm
• Breedte flens: 50,5 mm
• Breedte onderste bevestiging: 46,5 mm
• Binnenafstand onderste flens: 52,5 mm
• Hartafstand: 47 mm
• Totale hoogte cilinderkoellichaam: 88,5 mm
• Hoogte koelribben: 62,6 mm

Zuiger

• Totale zuigerhoogte: 47,8 mm
• Hoogte zuigermantel: 47 mm
• Afstand van bovenste zuigerveergroef tot zuigerbodem: 24,2 mm
• Lengte gedeelte met zuigerveergroeven: 20,1 mm
• Compressiezuigerveren: 2 stuks – groefbreedte 1,2 mm
• Oliezuigerveer: 1 stuk – groefbreedte 2,5 mm

Zuigerpen & circlips

• Zuigerpen: Ø 13 mm – lengte 38 mm
• Circlips: buitendiameter 14,9 mm – dikte 1,0 mm

Kenmerken

✅ Luchtgekoelde cilinder met versterkte koelribben voor een efficiënte warmteafvoer.
✅ Nauwkeurig passende zuiger met bijbehorende zuigerveren voor een goede afdichting.
✅ Complete set inclusief alle benodigde onderdelen voor montage.
✅ Upgrade van een standaard 49cc naar 72cc, voor een merkbare toename van het vermogen.
✅ Ideaal voor mini-motoren, pitbikes en andere kleine horizontale motorblokken.

Fabrikant :  W/standaard

English Product Description
Product Name: W STANDARD Cylinder & Piston Kit (Marked 49cc Barrel, Actual Displacement 72cc)
Product Overview
This complete kit consists of air-cooled motorcycle engine cylinder barrel and piston assembly. The cylinder barrel is marked as 49cc specification, while the overbore design delivers an actual displacement of 72cc. It is suitable for modification and upgrade of multiple horizontal small engines.
The full set includes cylinder barrel, piston, piston rings, piston pin and circlips, ready for direct installation.
Specifications
Cylinder Barrel Mount Dimensions
Top flange overall length: 48.5 mm
Flange width: 50.5 mm
Bottom mounting width: 46.5 mm; inner flange distance: 52.5 mm, center distance: 47 mm
Total height of cylinder cooling body: 88.5 mm; fin height: 62.6 mm
Piston Parameters
Overall piston height: 47.8 mm
Piston skirt height: 47 mm
Distance from top ring groove to piston crown: 24.2 mm; ring groove section length: 20.1 mm
Compression ring grooves: 2 pcs, groove width 1.2 mm
Oil ring groove: 1 pc, groove width 2.5 mm
Piston Pin & Circlips
Piston pin: Ø13 mm, length 38 mm
Circlip: outer diameter 14.9 mm, thickness 1.0 mm
Features
✅ Integrated cooling cylinder with reinforced cooling fins, stable heat dissipation under air-cooled operation
✅ High-precision piston matched with standard piston rings for excellent air tightness
✅ Complete accessory set, no extra separate parts required
✅ Upgrade from stock 49cc engine to 72cc displacement directly, noticeable power boost. Ideal modification part for mini motorcycles & pit bikes.
